Земснаряд проект 258.Г-150



ХАРАКТЕРИСТИКИ

Земснаряда проекта 258.Г-150


  1. Характеристика грунта – II категории по СНиП, песок

  2. Глубина разработки – от 1 – 10 м

  3. Акватория (озеро, река, водохранилище) – добыча песка из подводных карьеров (в том числе и речных)

  4. Высота подъёма грунта от уровня воды – 20 м

  5. Длина грунтопровода (дальность транспортирования от борта земснаряда) – 300 м

  6. Суммарная мощность установленного на земснаряде оборудования – 275 кВт

  7. Мощность источника энергии (дизель-генератора) – 315 кВт

  8. Место установки дизель-генератора – на берегу*

  9. Рыхлитель грунта – гидравлический с принудительным подводом грунта в зону всасывания и увеличенной зоной рыхления (обеспечивает объёмное насыщение засасываемой водогрунтовой смеси грунтом не менее 20%)

  10. Длина плавучего пульпопровода – 70 п.м. Поставляется плавучий резино-тканевый грунтопровод Dy 250 по отдельному заказу**

  11. Наличие ЛЭП и её мощность – 300 кВт (вместо дизель-генератора)

  12. Техническая производительность по грунту – при подъёме грунта на высоту 10 м от уровня воды 200 м3/ч, при подъёме грунта на высоту 15 м от уровня воды 170 м3/ч, при подъёме грунта на высоту 20 м от уровня воды 130 м3

  13. Высота в транспортном положении от горизонта воды – 3,5 м

  14. Осадка средняя максимальная – 600 мм

  15. Размер корпуса – длина габаритная 11 м, ширина габаритная 2,8 м, высота борта 0,9 м

  16. Грунтовый насос: тип – ГрУ 800/40 (Грунтовый), расположен в корпусе земснаряда, количество 1, производительность 800 м3/ч, напор 40 м, частота вращения 750 об/мин, мощность электропотребления – 200 кВт, наибольшая крупность включений, пропускаемых насосом – 150 мм

Примечания:

*Дизель-генератор с емкостями для топлива располагается на берегу. Необходимо отметить тот факт, что расположение дизель-генератора на плавучем корпусе обычно осуществляется на земснарядах, которые предназначены для выполнения дноуглубительных работ, так как они постоянно перемещаются вдоль реки по мере грунтозабора. Для земснарядов, выполняющих добычу грунта на карьерах, обычно применяют схему с расположением дизель-генераторов на берегу разрабатываемого карьера (или подводят к карьеру ЛЭП). При этом удешевляется установка дизель-генератора (не требуется металлоемкого плавучего корпуса) и его обслуживание (подвоз топлива к берегу, не требуется перекачка его в плавучий корпус, упрощается ремонт и тех. обслуживание).

**По отдельному заказу поставляем плавучие резино-тканевые грунтопроводы как наиболее прогрессивные по сравнению со стальными, так как они обеспечивают минимальные потери на преодоление трения водогрунтовой смеси при ее транспортировании, а также отличаются меньшими абразивными износами. При этом цена его ниже, чем стального плавучего грунтопровода. Необходимо отметить, что стоимость берегового грунтопровода значительно меньше, чем плавучего. Поэтому нужно при заказе точно определиться с длиной плавучего грунтопровода и отдать предпочтение береговому.

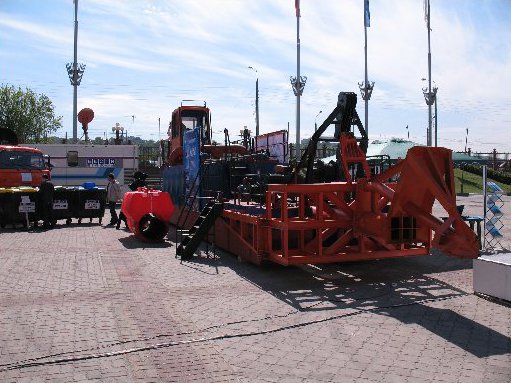

Земснаряд производительностью 150 м3/ч с гидравлическим рыхлителем грунта
